Průmyslový svařovací polohovač s nosností 10 kg je ideálním nástrojem pro manipulaci s prvkem svařovaným v jednoduchém nebo poloautomatickém procesu. Vyznačuje se extrémní univerzálností, která umožňuje provádět svařovací proces v optimální poloze a tím přispět ke zlepšení kvality svařovaných výrobků. Použitá konstrukční řešení zajišťují bezpečný provoz a bezproblémový provoz. Polohovač umožňuje naklonění číselníku v rozsahu 0 - 90°. Stůl je vybaven montážními spojovacími drážkami pro upevnění rukojetí a čelistí. Zařízení má plynulou regulaci otáček a možnost volby směru otáčení. Ovládací pedál umožňuje dálkové ovládání (start ? stop).
MAGNUM POLOHOVAČ SVAŘOVACÍ TOČNA BY 10
Výrobce: MAGNUM ║ Napájení: 230V ║ Hmotnost: 10 kg ║ Stupeň sklonu stolu: 0-90°

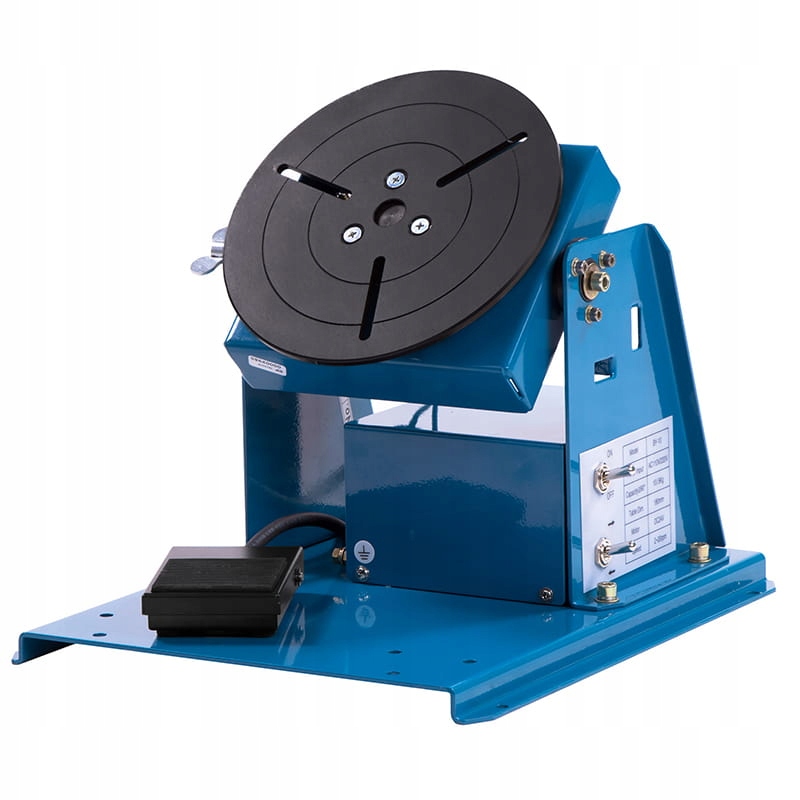

Svařovací točna Magnum BY 10
Svařovací točna (polohovač) MAGNUM BY-10 je univerzální pomocné zařízení při nastavování svařovaného prvku používané v jednoduchých nebo poloautomatických technologických procesech. Vyznačuje se vysokou univerzálností, což umožňuje vést svařovací proces v optimální poloze a přispívá tak ke zlepšení kvality svařování. Je zvláště užitečný při svařování válcových prvků (trubky, nádrže atd. ).
Polohovač BY-10 od Magnum je zařízení, které usnadňuje svařovací práce tím, že umožňuje zvolit optimální uspořádání prvku během svařování.
Kotouč polohovače lze naklonit v rozmezí 0 - 90°. Je vybavena montážními drážkami, do kterých se montují čelisti a držáky. Zařízení má možnost volby směru otáčení kotouče točny a nastavení otáček. Je vybavena ovládacím pedálem (start-stop) umožňujícím dálkové ovládání provozu bez přerušení svařovacího procesu.
Technické údaje zařízení:
- Napájení: 230 V
- Nosnost(horizontální/vertikální): 10/5 kg
- Rychlost otáčení: 2-20 ot/min
- Stupeň sklonu stolu: 0-90°
- Průměr stolu: 180 mm
- Rozměry (DxŠxV ) [mm]: 320 × 275 × 275
- Hmotnost: 8 kg
Kompletní sada obsahuje:
- Točna Magnum BY 10
- Ovládací pedál
- Návod k obsluze
| Katalogové číslo | BBY1015RPM |
|---|---|
| Napětí [V] | AC 230 50Hz |
| Výkon rotačního motoru [W] | 15 |
| Únosnost v poloze vodorovného stolu [kg] | 10 |
| Únosnost při maximálním náklonu stolu [kg] | 5 |
| Těžiště [mm] | --- |
| \ | |
| Průměr desky [mm] | 180 |
| Rozsah nastavení náklonu stolu [°] | 0 - 9 |
