Parametry
| Stav | nové |
| Faktura | S fakturou s DPH |
| Značka | |
| Příkon | 13.2 kVA |
| Napájecí napětí (V) | 400 |
| Doba provozního cyklu | 30% |
| Maximální průměr elektrody | 4 mm |
| Metody svařování | MMA, TIG |
Popis

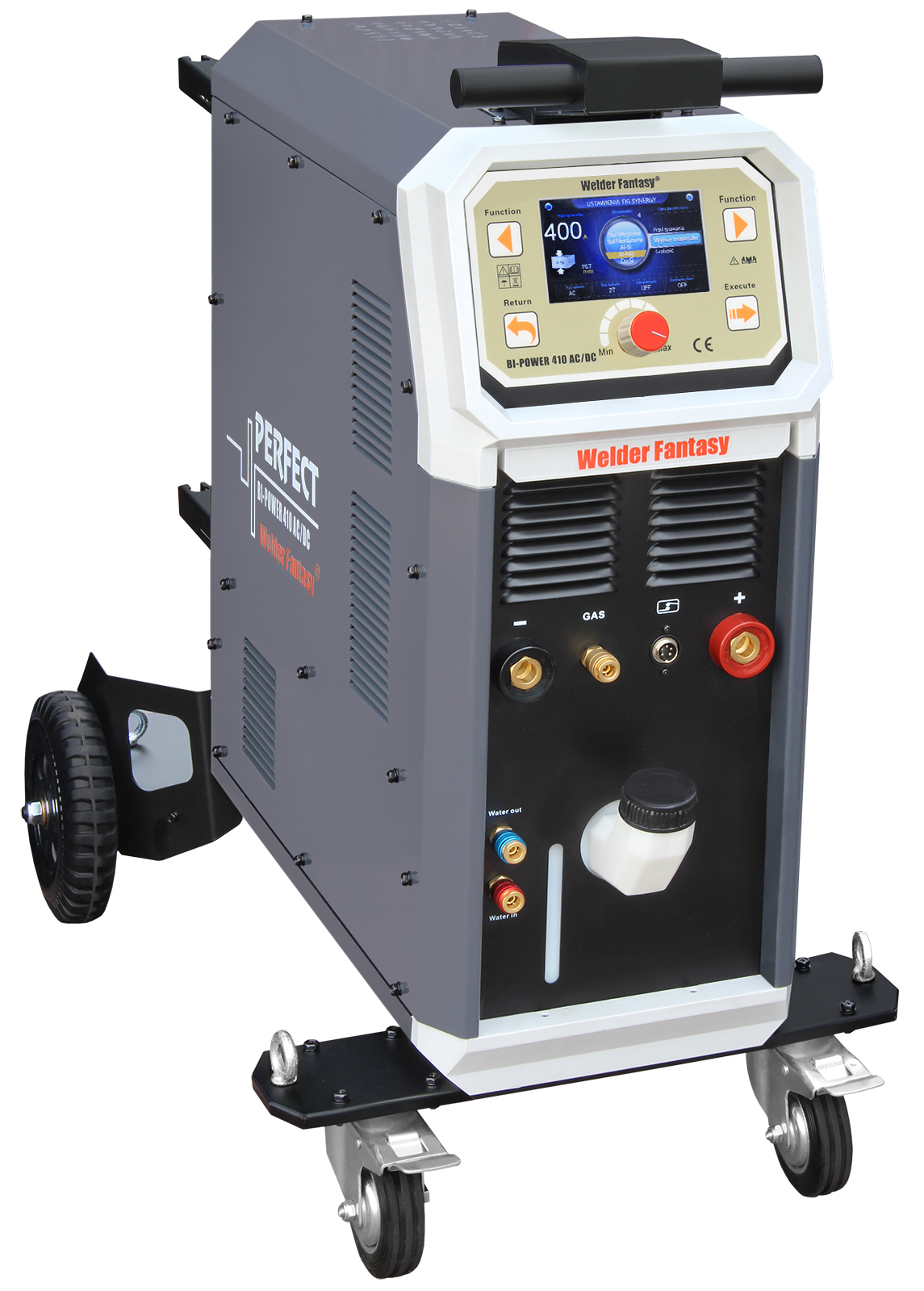

Zařízení Welder Fantasy BI-POWER TIG 410 PERFECT AC/DC jsou mikroprocesorové svařovací zdroje založené na technologii IGBT, přizpůsobené pro svařování uhlíkových, nerezových, kyselinovzdorných ocelí, mědi, mosazi, hořčíku, titanu a všech slitin hliníku. Spolehlivost a široký vějíř použití zařízení zajistí, že uspokojí i ty nejnáročnější uživatele.
Intuitivní, snadno ovladatelný ovládací panel s barevným displejem umožňuje rychlé nastavení všech nejdůležitějších parametrů svařování. Zařízení umožňuje vybrat jeden ze čtyř jazyků menu:
- polský,
- angličtina,
- němčina,
- ruský.
Díky použití moderní technologie IGBT a vysoce kvalitních komponentů jsou zařízení Welder Fantasy BI-POWER TIG 410 PERFECT AC/DC vybavená integrovaným svařovacím chladičem ideální pro provádění profesionálních svařovacích prací v průmyslových odvětvích, jako je automobilový průmysl, kovové konstrukce a mnoho dalších.
Technologia IGBT - angl. Insulated Gate Bipolar Transistor je moderní technologie založená na bipolárních tranzistorech s izolovanou bránou. Kombinuje snadnost ovládání polních tranzistorů s vysokým průrazným napětím a rychlostí přepínání bipolárních tranzistorů. Použití technologie IGBT má vliv na výrazné prodloužení spolehlivého provozu svařovacích zařízení.
Řada zařízení Welder Fantasy BI-POWER TIG 410 PERFECT AC/DC umožňuje svařování v následujících režimech:
TIG AUTO – synergické nastavení. V režimu AUTO uživatel vybere základní parametry svařování, jako je typ materiálu a tloušťka svařovaného materiálu. Zbývající parametry zařízení vybírá automaticky pomocí databáze nahraných programů.
TIG DC lift-arc - V metodě TIG (anglicky: Tungsten Inert Gas) se elektrický oblouk zahřívá v krytu inertního plynu (argonu), mezi svařovaným prvkem a netavící se elektrodou, vyrobenou z čistého wolframu nebo wolframu s přísadami. V režimu TIG lift-arc dochází k zapálení oblouku v okamžiku kontaktu elektrody se svařovaným prvkem. V režimu TIG DC je proud konstantní.
TIG DC HF – Pro úplné odstranění možnosti kontaminace svaru wolframem se doporučuje, aby se elektroda nedotýkala svařovaného prvku; právě za tímto účelem se používá bezkontaktní zapálení oblouku pomocí výbojů s vysokými frekvencemi generovaných ionizátorem zabudovaným v zařízení.
TIG DC PULSlift-arc – zapálení oblouku nastává kontaktem elektrody se svařovaným materiálem, pulzní funkce umožňuje svařování tenkých prvků periodickými změnami intenzity proudu.
TIG DC PULS HF – bezkontaktní HF zapálení pomocí ionizátoru v režimu TIG DC PULS
TIG AC lift-arc – funkce umožňující svařování hliníku pomocí použití střídavého proudu, který plní při svařování hliníku funkci katodického čištění. Díky možnosti nastavení parametru AC BALANCE, tedy vyvážení střídavého proudu, je možné regulovat poměr doby trvání jeho fází vůči sobě navzájem.
TIG AC HF – analogická funkce umožňující svařování hliníku střídavým proudem, zapálení probíhá bezkontaktně prostřednictvím vysokofrekvenčního proudu generovaného ionizátorem TIG AC PULS lift-arc – svařování v tomto režimu je kombinací použití střídavého proudu s pulsem, což umožňuje svařování velmi tenkých prvků s hliníkem. Zapálení oblouku nastává kontaktem elektrody se svařovaným materiálem. TIG AC PULS HF – funkce umožňující svařování prvků o malé tloušťce vyrobených z s hliníkem. Bezkontaktní zapálení díky použití ionizátoru.
BiLEVEL – svařování metodou TIG s možností změny napětí a intenzity svařovacího proudu mezi dvěma různými hodnotami bez zhasnutí elektrického oblouku. Funkce je mimořádně užitečná při provádění svařovacích prací na materiálech s proměnlivou tloušťkou nebo při nutnosti změny polohy svařování bez nutnosti přerušení.
MMA DC+ – V metodě MMA se používá obalovaná elektroda skládající se z kovového jádra pokrytého obalem. Mezi koncem elektrody a svařovaným materiálem se vytváří elektrický oblouk. Zapálení oblouku vzniká dotykem konce elektrody na svařovaný materiál. MMA DC+ znamená svařování s pozitivní polaritou – v materiálu se uvolňuje více tepla a méně v elektrodě. MMA DC- – rozdíl mezi MMA DC+ spočívá v tom, že polarita v režimu MMA DC je záporná, takže rozložení tepla je opačné – více tepla se uvolňuje na elektrodě a méně ve svařovaném materiálu. MMA VRD DC+ – funkce VRD (Voltage Reduction Device) dostupná v režimu MMA DC+ – modul snižující klidové napětí (volnoběh) sekundárního obvodu zařízení. Zvyšuje bezpečnost a snižuje riziko úrazu elektrickým proudem. Funkce vypne a zapne napájení svařování, pokud je během svařování změřen odpor mezi špičkami elektrody – svařovaného prvku. MMA VRD DC – k dispozici v režimu MMA DC – funkce VRD (voltage reduction device) funguje podobným způsobem jako MMA VRD DC+, rozdíl spočívá v záporné polaritě.
Další funkce:
- Výběr tvaru vlny – zařízení umožňuje výběr z následujících tvarů vln střídavého proudu AC:
- 2T/4T – volba režimu provozu tlačítka svařovacího držáku metodou TIG mezi dvoutaktem a čtyřtaktem.
- 4T BiLEVEL – svařování metodou TIG s možností změny napětí a intenzity svařovacího proudu mezi dvěma různými hodnotami bez zhasnutí elektrického oblouku.
- C-SPOT – kontinuální bodové svařování. Po nastavení doby trvání svařování a doby přestávky je možné bodové svařování bez přerušení. Funkce zaručuje pokládání stejných bodových spojů po celou dobu trvání cyklu.
- Panel /Remote – ovládání parametrů svařování z panelu / dálkové ovládání pomocí potenciometru v svařovacím držáku nebo nožním pedálu.
- 18 programů – možnost uložení až 18 programů do paměti zařízení.
- PRE a POST GAS – nastavení doby odtoku plynu před zapálením oblouku a po svařování.
- UP a DOWN SLOPE – nastavení nárůstu a klesání svařovacího proudu.
- HOT START – funkce usnadňující zahájení svařování. V okamžiku zapálení oblouku se dočasně zvyšuje svařovací proud za účelem zahřátí materiálu a elektrody v místě kontaktu a správného tvarování přetavení a okraje svaru v počáteční fázi svařování.
- ARC FORCE – funkce stabilizující oblouk, která udržuje hodnotu napětí svařovacího oblouku bez ohledu na jeho délku a usnadňuje kontrolu nad množstvím odštěpků.
KOMPLETNÍ SADA OBSAHUJE:
- Svařovací zdroj Welder Fantasy BI-POWER TIG 410 PERFECT AC/DC,
- integrovaný svařovací chladič,
- svařovací držák TIG typ SRT-18 4 m s regulací v rukojeti,
- kabel s 4 m dlouhým úchytem,
- kabel s držákem elektrody 4 m,
- reduktor CO2/Ar s rotametrem (RED114),
- plynová hadice s rychlospojkou,
- kartáč-kladívko,
- svařovací masku,
- návod v polštině a záruční list.
TECHNICKÉ ÚDAJE:
Parametr
WF BI-POWER 410 PERFECT
TIG AC/DC
Napájení
Napájecí napětí [V]
3~400V
Frekvence [Hz]
50
Příkon [kVA]
TIG: 13,2 / MMA: 13
Rozsah svařovacího proudu [A]
TIG DC
10 – 400
TIG AC
10 – 400
Účinnost [%]
(při okolní teplotě 40 °C)
30% 400A
60% 283A
100 % 219A
Průběh tvaru AC vlny
- obdélníkový
- sinusoidní
- trojúhelníkový
- trojúhelníkový, rostoucí
- trojúhelníkový klesající
- lichoběžníkový
Rozsah frekvencí proudu AC [Hz]
40-200
Vyvážení AC [%]
10-90
Počáteční / koncový plyn v režimu AC/DC [s]
0-10 / 0-10
Počáteční / koncový proud v režimu DC [A]
10-400
Počáteční / koncový proud v režimu AC [A]
20-400
Proud základny pulsu DC [A]
10-380
Proud základny pulsu AC [A]
20-380
Frekvence pulzujícího proudu [Hz]
1-200
Modulace pulsu [%]
5-95
Funkce zapálení TIG oblouku
HF (ionizátor) / LIFT
Volnoběžné napětí [V]
74
Rozsah svařovacího proudu MMA [A]
30-315 Účinnost [%]
(při okolní teplotě 40 °C)
30% 315A
60% 223A
100 % 173A
Síla oblouku [%] 0-100
Zbývající
Třída izolace
F
Třída ochrany krytu
IP21S
Hmotnost [kg]
55
Rozměry výška/šířka/délka [mm]
810 / 510 / 800
