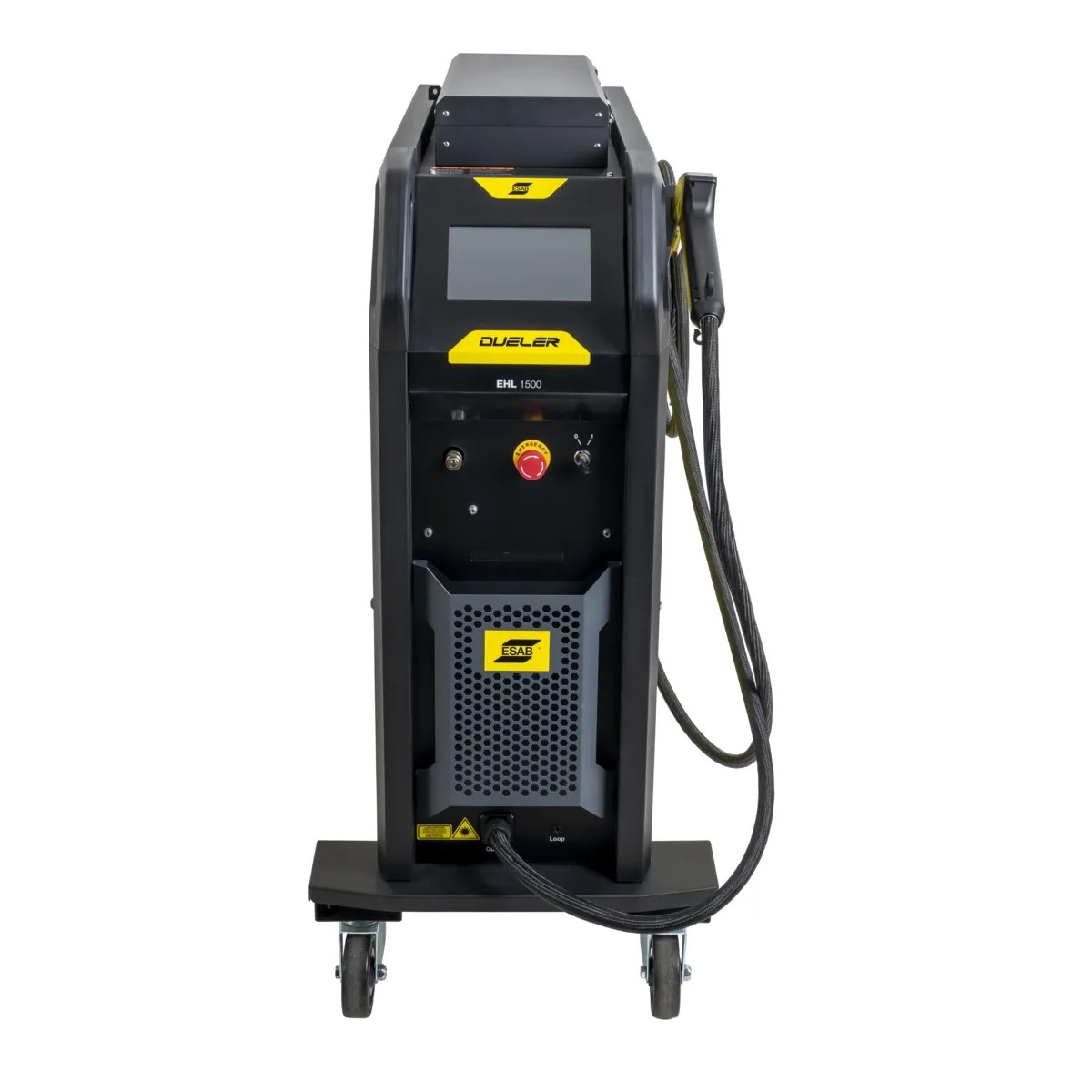

ESAB hrdě představuje svůj první laserový zdroj, Dueler EHL 1500, kompaktní, vzduchem chlazený ruční laserový svařovací systém o výkonu 1500 wattů navržený pro svařování rychlostí až 4x vyšší než TIG a 2x vyšší než MIG. Dueler umožňuje operátorům vytvářet vysoce kvalitní, konzistentní svarové spoje a spoje s minimálním výcvikem. Je to intuitivní 7palcová kazeta. Dotykové rozhraní nabízí dva režimy: manuální (pro pokročilé uživatele) a synergické pro zjednodušené ovládání pomocí továrně naprogramovaných nastavení pro běžné kovy.
"Operátoři se budou s Duelerem cítit pohodlně a rychle budou produktivní, protože jsme jej navrhli tak, aby působil povědomě," říká Remigiusz Synowiec, globální produktový manažer – lehké průmyslové produkty, ESAB. "Je to přenosnější než svařovací systémy s oddělenými součástkami, integrující laserový zdroj energie, podávač drátů a ovládací prvky do jednoho celku. Ovládací panel vypadá a působí jako ovládání ESAB, používá náš špičkový mechanismus PreciDrive a vede k nim vodiče ESAB dostupné v několika třídách, včetně uhlíkové oceli, nerezové, hliníkové a měděné slitiny. Je také schopna svařovat titanové a niklové slitiny."
Synowiec uvádí, že lasery doplňují svářečky MIG a TIG. Výrobci by měli přidat laserovou svářečku, když potřebují snížit přísun tepla (minimalizovat deformace, spálení a oblast ovlivněnou teplem), chtějí snížit čištění nebo broušení po svařování kvůli lepšímu vzhledu.

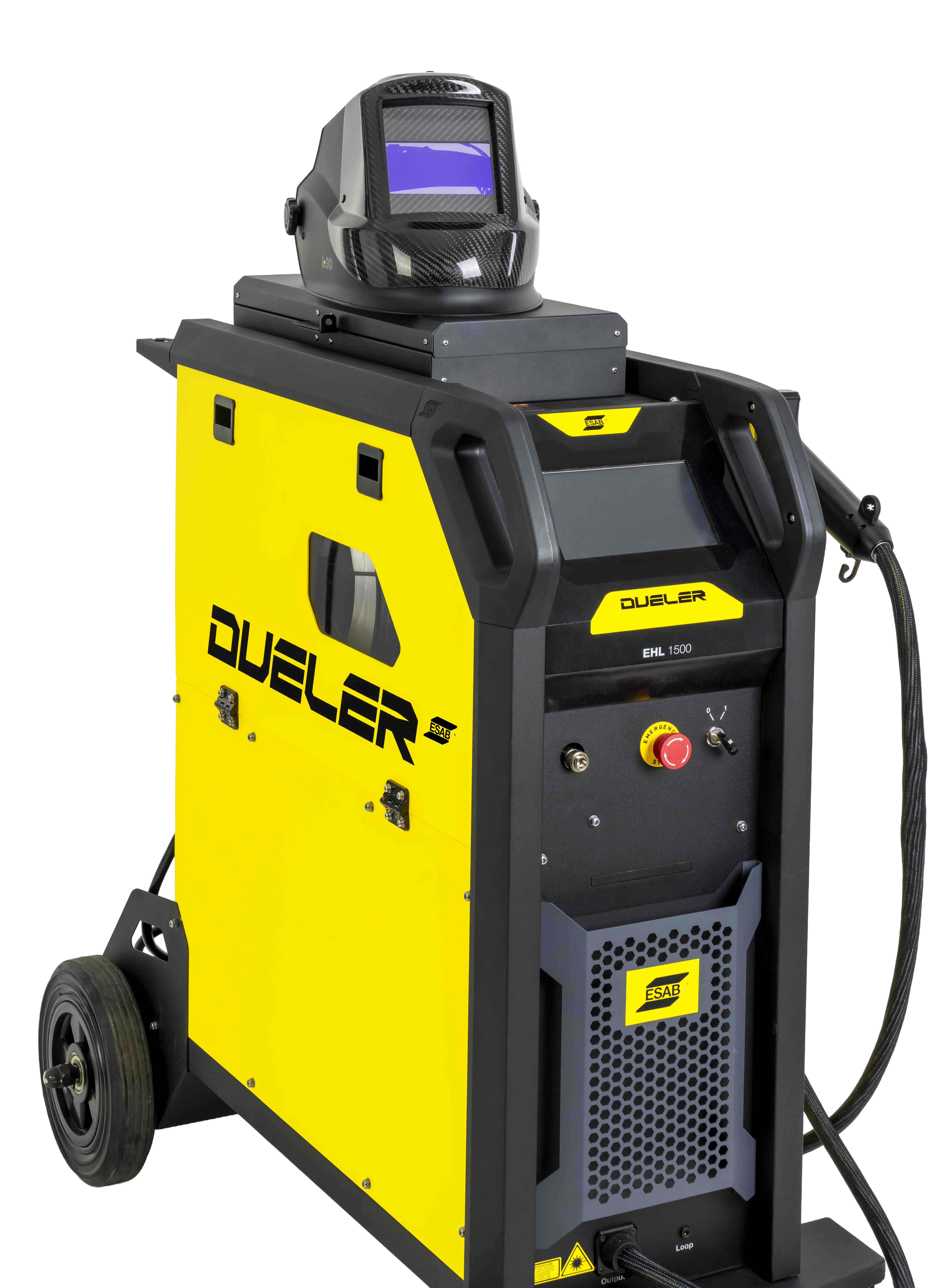

Dueler používá primární napájení 1ph 230V, je vybaven hořákem o délce 18,5 ft (5,6 m) a plně splňuje bezpečnostní normy laseru. Součástí je přilba ESAB certifikovaná pro laserové svařování a kompletní sada příslušenství. Dueler může být také integrován s kolaborativním robotem. Dueler bude dostupný později letos prostřednictvím distributorů ESAB a online prodejních poboček
Možnosti jemného ladění
Dueler má výstupnívýkon schopnýsvařovat kovy tak tenké (0,5 - 1 mm) nebo silné . (6,5 mm). Může svařovat na plný výkon po dobu 120 sekund v souvislosti, než je potřeba šest sekund k vychlazení
Mezi klíčové vlastnosti patří:
Šířka kývání: 0,0 do 4,0 mm (0,0–5/32 in.) pro překlenutí mezer nebo hlubší průnikání
Frekvence kývání: Pohybuje se od 1 do 280 Hz pro hladší svary a menší rozstřiky
Režimy svařování: Kontinuální, pulzní (pro nižší přívod tepla) a stehový režim (ideální pro tack svařování)
Funkce sekvenceru: Ovládá před/dofuk plynu, napájení výkonu, a vyplnění
kráterů Paměť úloh: Ukládá a vyvolává až 10 sad parametrů
"Zkušení výrobci se rychle přizpůsobí laserovému ovládání a my jsme Dueler učinili snadno ovladatelným pro kohokoli v synergickém režimu," říká Synowiec. "Naše digitální rozhraní provádí uživatele procesem nastavení, aby mohli rychle a sebejistě svařovat s optimalizovanými parametry. Jak zvyšují nebo snižují tloušťku materiálu a mění jeho třídu podle svého osobního stylu, systémautomaticky přidávádalší proměnné. Za pár hodin tréninku mohou i začátečníci vytvořit svařovací korálky podobné TIG."
Funkce
- 1500W vysoce výkonný vláknový laser: Výkonný, vzduchem chlazený systém s výkonem nastavitelným od 150W do 1500W.
- Vyšší rychlost svařování: Svařujte až 4x rychleji než TIG a 2x rychleji než MIG svařování.
- Schopnost hlubokého pronikání: Dosahuje až 6,5 mm hlubokého průniku pro robustní konstrukční svary.

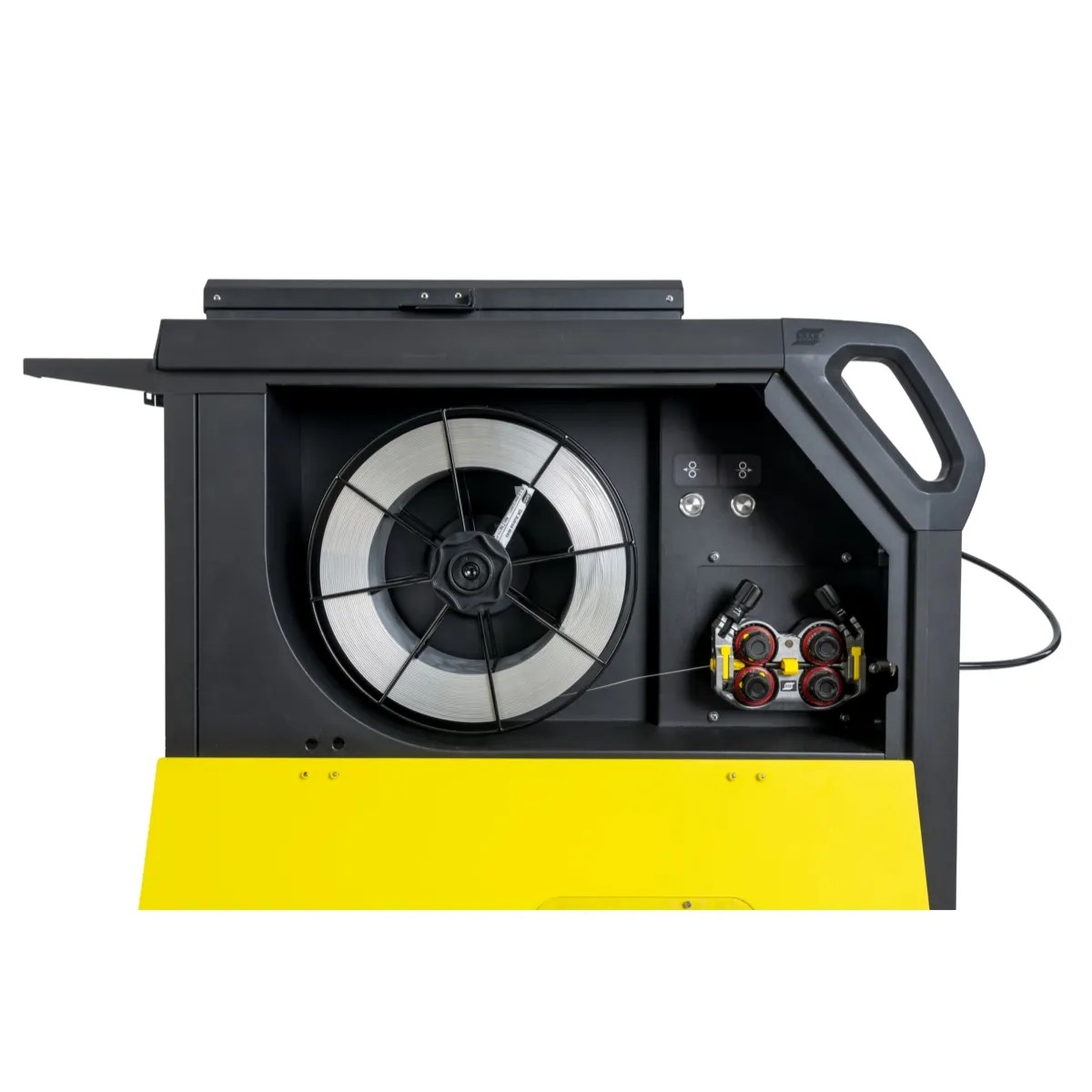

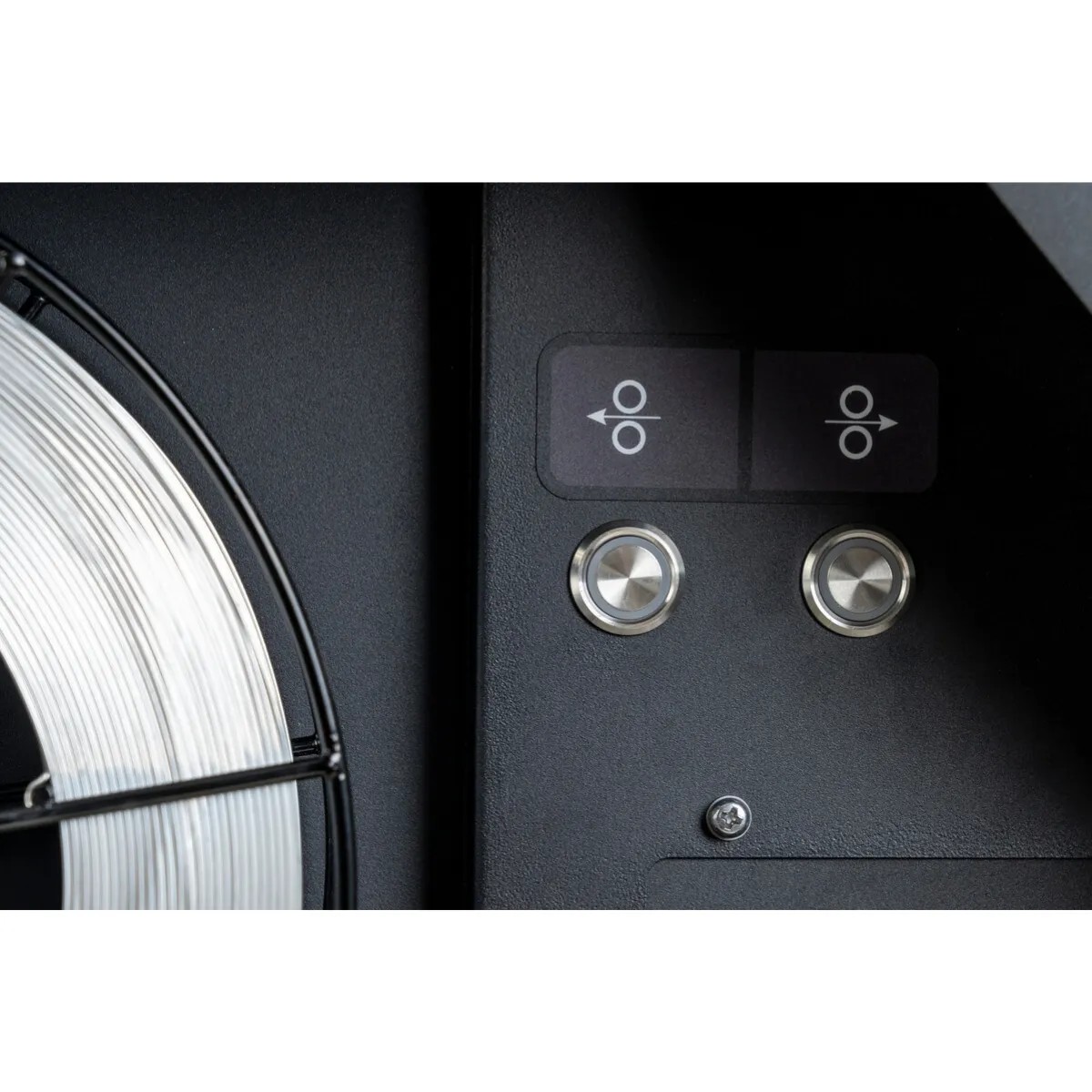

- Integrovaný systém pro podávání drátu: Obsahuje bezproblémově integrovaný podávač drátu, který umožňuje více průměrů drátů pro lepší kvalitu a efektivitu spojů.
- Pokročilé řízení parametrů: Intuitivní 7palcový TFT dotykový displej umožňuje přesné řízení výkonu laseru, šířky kývání (až 2,5 mm), frekvence kývání a rychlosti podávání drátu.
- Minimální deformace: Nízký přísun tepla zajišťuje malou oblast ovlivněnou teplem (HAZ), čímž se zachovává integrita materiálu a eliminuje nákladná přepracování.
- Certifikovaná bezpečnost laseru: Plně v souladu s regionálními normami a zahrnuje laserovou svařovací helmu v souladu s EN207 a držák magnetického hořáku pro bezpečný a spolehlivý provoz.

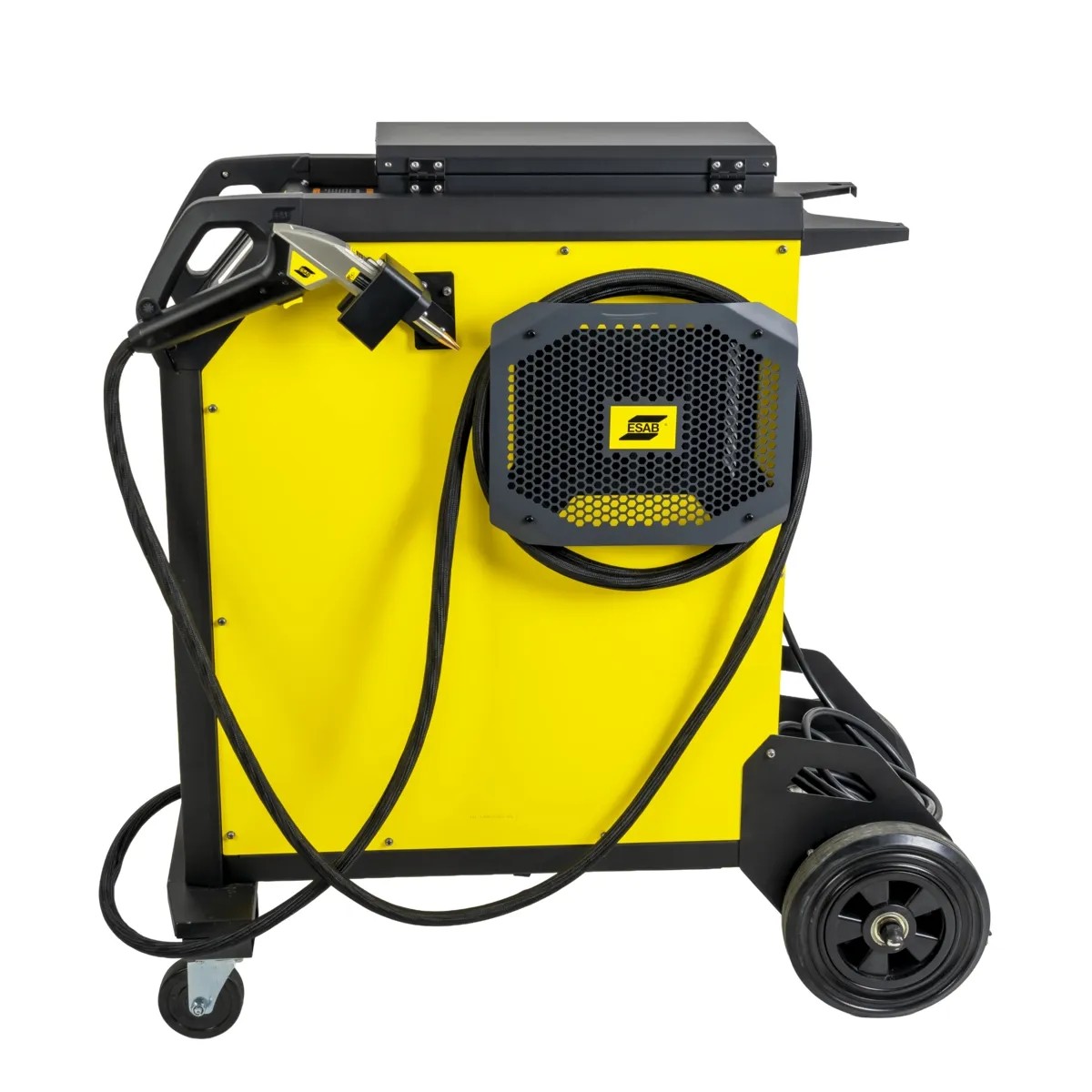

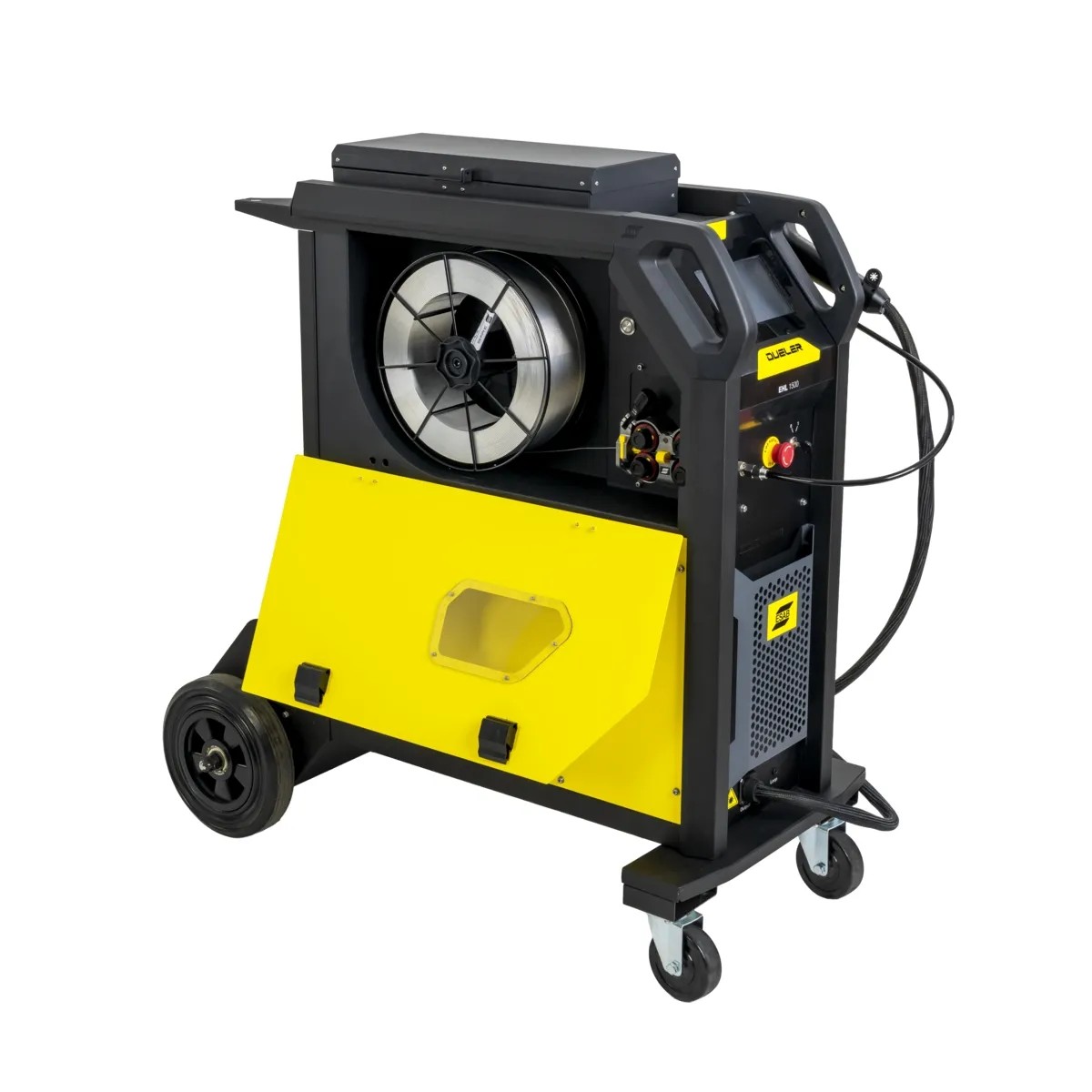

- Přenosný a kompaktní design: Navržen tak, aby byl první skutečně kompaktní laserovou svářečkou ve své třídě, což usnadňuje snadný pohyb a nasazení v různých dílnách či terénních prostředích.
Aplikace
Dueler EHL 1500 je všestranný průmyslový laserový svářecí stroj, kterému se důvěřuje pro vysoce kvalitní a velkosériovou výrobu v mnoha odvětvích:
- Průmyslová a obecná výroba
- Lehká výroba a plech
- Automobilová výroba a opravy
- Výroba motorových vozů a vozového parku
- Zařízení na zpracování potravin a nápojů (nerezová ocel)
- Vzduchotechnické potrubí a systémy HVAC
- Tvrdý povrch a obklad
- Všeobecná výroba
Specifikace
Model: Dueler EHL 1500
Maximum: Výkon: 1500 W
Síťové napětí: 230 VAC ± 10 %, 1 Ф, 50/60 Hz
Pojistka Pomalé: 32 A
Jmenované kVA: 6 kVA
Chlazení: vzduchem chlazené
Laserová třída: 4
Vlnová délka laserového paprsku: 1080 nm
Šířka kývání paprsku: 0 – 4 mm
Frekvenční rozsah kývání paprsku: 1 – 280Hz
Svařovací výkon: Plný výkon Pracovní cyklus: 120 s Kontinuální laserový výstup na 1500W, 6s chlazení
Rozsah nastavení: 150W – 1500W
Hořák / procesní vlákno Délka: 5,6 m
Provozní teplota: 10 – 40°C
Provozní relativní vlhkost: 10 – 85 %
Napájecí zástrčka: P232-6S (CEE 32A-6h/220-250V)
Hmotnost: 105 kg
Rozměry: 1039 x 491 x 1014 mm
Náhradní díly a příslušenství
Drátová svařovací tryska typ A: 0700028005
Drátová svařovací tryska typ B: 0700028006
Tryska pro svařování na čele 1: 0700028003
Tryska pro zaoblený svař 3: 0700028004
Plochá tryska: 0700028007
Sada trysek (1, 3, A, B, plochá): 0700028020
Držák hořáku na podávání drátu: 0700028016
Ochranné sklo pro laserový hořák: 0700028001
Trubka pro spojovací trubku trysky: 0700028002
Špička podávacího drátu 0,8 mm: 0700028012
Špička podávače drátu 1,0 mm: 0700028013
Špička podávače drátu 1,2 mm: 0700028014
Špička podávače drátu 1,6 mm: 0700028015
L-30 Laserová svařovací helma: 0700700100
