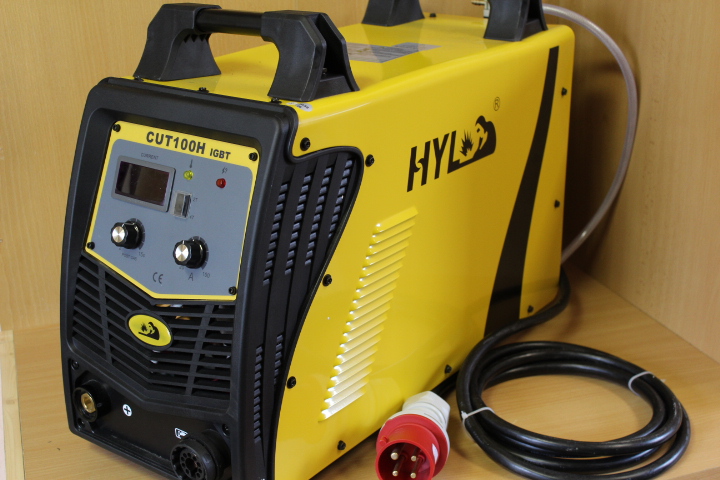

Jeden z velmi kvaltiních plazmových strojů určených jak pro ruční ,tak i pro strojní (CNC) pálení. Díky unikátní technologii PWM Pulse-width modulation) se stává světovou špičkou v oblastí dělení materiálu.Tento model oproti typu CUT-100 s PWM technologii se liší pouze tím ,že je postaven na digitalním modulu IGBT
Důležitým faktorem u spotřebního materiálu palicího hořáku je to ,že je složen pouze ze třech dílů, oproti jiným hořákům , takže nepotřebujete tolik spotřebního materiálu a tyto díly jsou velmi finančně dostupné. Následně velmi ekonomický provoz.
Naše CUT 50C / 70 C / 100C plazmové řezací stroje jsou je použitelné pro uhlíkové oceli, legované oceli, nerezové oceli, hliníku, litiny, mědi, atd. Unikátní technologie PWM koriguje kvalitu řezu dle křivky zobrazenu viz. obr.
Tento model nám zvýhodňuje flexibilní kompenzaci napětí, koriguje zátěž stroje.Tuto vlastnost nejvíce pocítítě u materiálu který nemá kvalitní povrch , anebo u materiálu s vysokou korozi. Díky technologii IGBT a řízeného vysokofrekvenčního modulu, má stroj vysokou stabilitu. Krom toho je šetrný k životnímu prostředí.

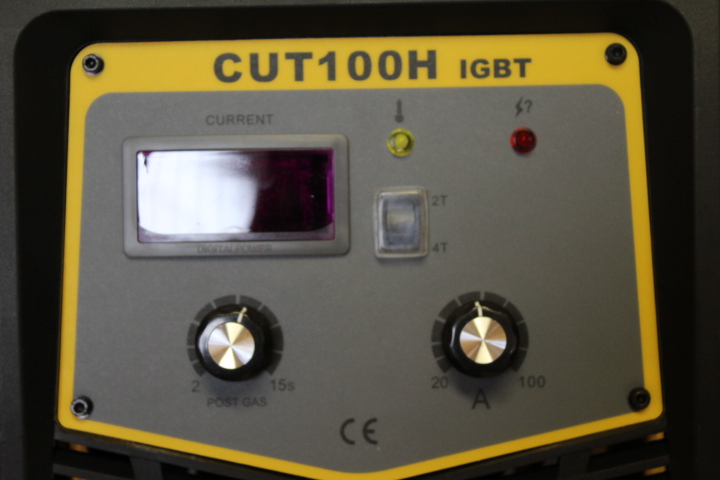

Tento stroj má velice odolný plastový panel s vysokým stupněm ochrany. Je navržen s digitálním displejem a informace na displeji jsou aktuální k procesu pro přesné nastavení. Vzhledem k přijatému systému 2T / 4T řezací práce se stávájí mnohem jednodušší pro obsluhu. Mimochodem, čas dofuku je nastavitelný v rozmezí 5s, 10s, a 60s(dle potřeb práce).

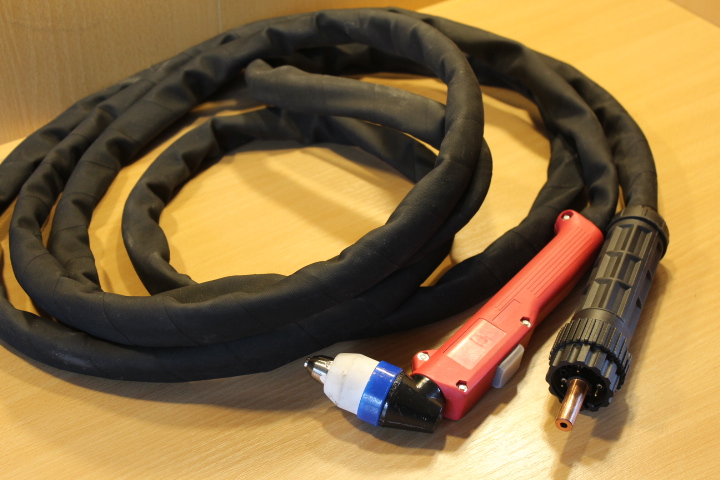

V ceně tohoto modelu je plazmový hořák typu Panasonic P80 včetně startovací sady příslušenství a spotřebního materiálu (elektrody , krytky, difuzéry).

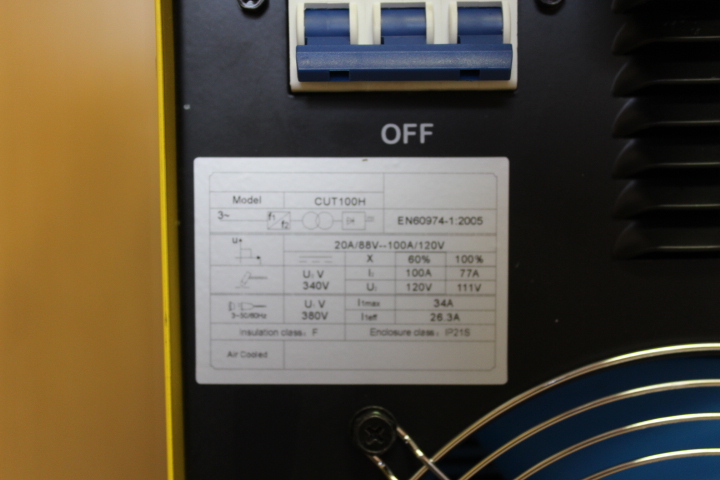

Parametry stroje:
Vysvětlivky:
Graf modulace:
.
Vysvětlivky:
Pulse-width modulation - česky je to pulsní šířková modulace (PWM) usměrňovač s variabilní spínací frekvenci.
Pulzně šířková modulace, neboli PWM (Pulse Width Modulation) je diskrétní modulace pro přenos analogového signálu pomocí dvouhodnotového signálu. Jako dvouhodnotová veličina může být použito například napětí, proud, nebo světelný tok. Signál je přenášen pomocí střídy. Pro demodulaci takového signálu pak stačí dolnofrekvenční propust. Vzhledem ke svým vlastnostem je pulsně šířková modulace často využívána ve výkonové elektronice pro řízení velikosti napětí nebo proudu. Kombinace PWM modulátoru a dolnofrekvenční propusti bývá rovněž využívána
Přenosový signál, který nese informaci o přenášené hodnotě může nabývat hodnot zapnuto/vypnuto tj. log.1/log.0. Hodnota přenášeného signálu je v přenosu "zakódována" jako poměr mezi stavy zapnuto/vypnuto. Tomuto poměru se říká střída. Cyklus, kdy dojde k přenosu jedné střídy se říká perioda. Omezením pro PWM je to, že přenos informace je vždy omezen na relativní vyjádření a to 0 - 100 %, to znamená, že musí být znám poměr mezi skutečnou hodnotou a procentuálním vyjádřením. Časové hodnoty střídy se pohybují v sekundách, v milisekundách pro přesnější řízení. Perioda je vždy součtem doby zapnuto a vypnuto.
Graf modulace:.
(vyhrazujeme si právo měnit tyto popisy a specifikace bez předchozího upozornění)
