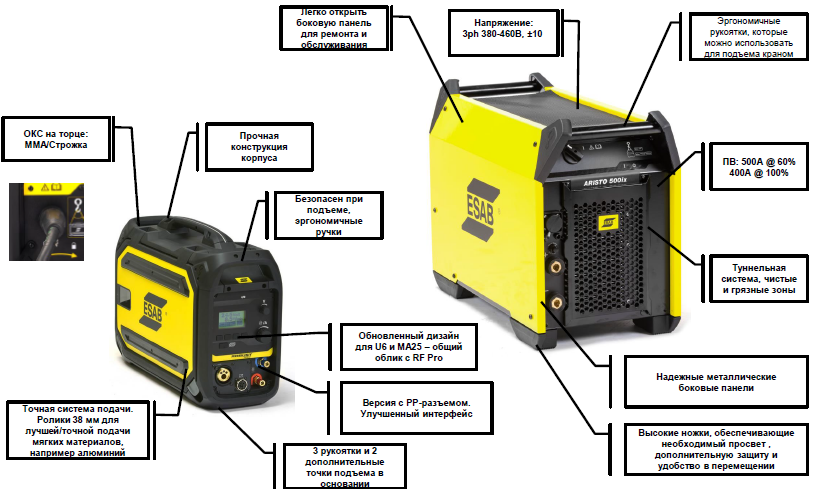

Zdroj Aristo 500ix má postranní kryty ze silného kovu s dvojím zaoblením a velkými, podstavnými bloky, díky čemuž je vhodný do drsných podmínek. Velké postranní kryty umožňují snadný přístup pro servis a údržbu. Bezpečné ergonomické rukojeti jsou konstruovány pro transport jeřábem. Zařízení je dodáváno spolu s pevným vozíkem se speciálními místy ke zdvihu jeřábem, s držákem hořáku a velkými bočními držáky kabelů.

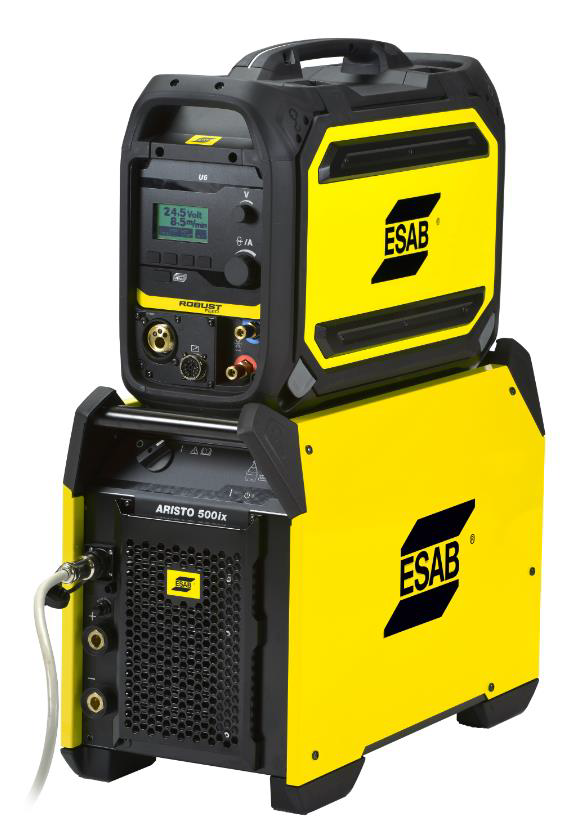

ESAB Aristo 500IX zdroj recenze s robustním podavačem :Pulse / U6
Robust Feed je zcela nová platforma pro většinu segmentů a aplikací se spolehlivým a snadno ovladatelným systémem . Nejlepší ergonimie a světového desingu dává tomuto podavači punc kvality v té nejvyšší třídě.
Podavač Robust U6
Výsledkem je plně univerzální systém vedení drátu, který může pracovat jak v terénu, tak i v zámečnické dílně. Tento systém je pro cívky 200/300 mm nebo pro systém : Marathon Pac.
Systém je spolehlivý, přenosný, průmyslový pulzní zdroj energie s pevnou konstrukcí, která je ideální pro nejtěžší podmínky včetně možnosti přesunu za pomoci jeřábu.

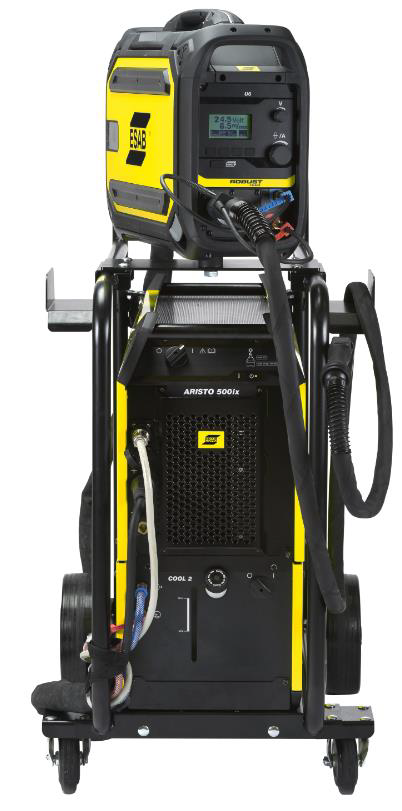

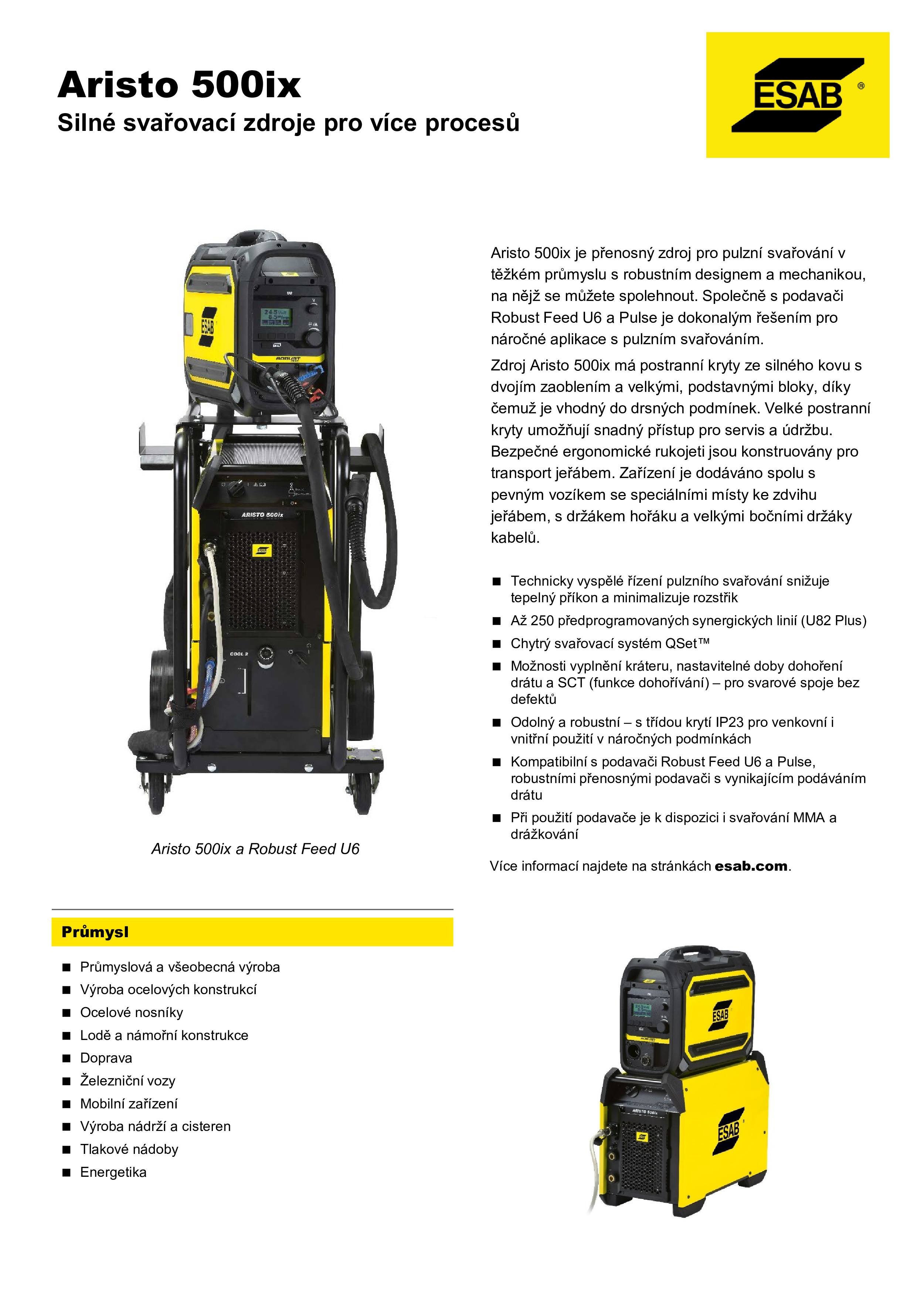

Zdroj Aristo 500ix s podávací jednotkou Robust Feed U6 na přepravním vozíku
Atributy systému:
1. Pevnost a spolehlivost
- Konstrukce odolná proti nárazům
- Zatížení kompenzátoru pro ochranu kabelů a konektorů
2. Životní prostředí
- RF je první s třídou ochrany IP44: můžeme také pracovat za silného deště a topný systém zařízení zabraňuje kondenzaci uvnitř bloku.
- Možnost pracovat za teploty: -20 stupňů Celsia
3. Přenositelnost a mobilita
- 3 ergonomické rukojeti, 5 bodů zdvihu
- Sada kol svislá/vodorovná montáž, otočný displej
4. Snadnost práce
- Úložný prostor pro spotřební materiál, osvětlení napájecího mechanismu, pohodlí práce . Výměna kladek bez přídavných nástrojů.
Účinnosti
- Prakticky žádný odpor, napájecí systém s výkonným a přesným motorem a elektronikou.
- Hořák 7,6 m (25 stop), pevný drát do 2,0 mm (5/64") pro trubičkový drát do 2,4 mm (3/32), rychlost posuvu 0,8-25 m/min

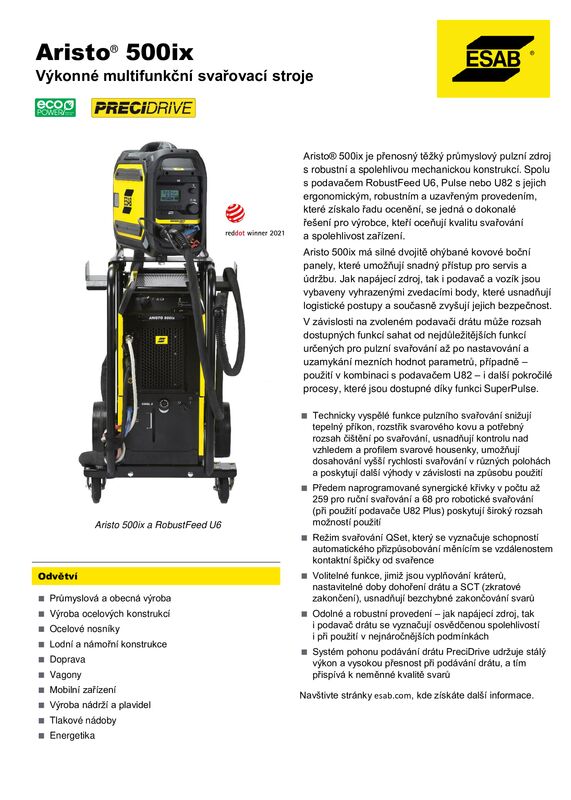

Aristo 500ix svařovací zdroj
Spolehlivost
Aristo 500 ix je spolehlivý kovový robustní oboustranný panel a vysoké nohy, které poskytují potřebnou vůli, takže zařízení je vhodné pro použití v drsných podmínkách.
Služby
Velké boční panely poskytují snadný přístup pro technické a servisní služby. Pohodlné uspořádání dílů je lepší přístup během prací.
Bezpečnost a ergonomie
Ergonomické úchyty, které lze použít ke zvedání jeřábu, poskytují větší mobilitu. Zařízení je dodáváno s robustním vozíkem vybaveným speciálními montážními oky, držákem hořáku a velkým držákem kabelu

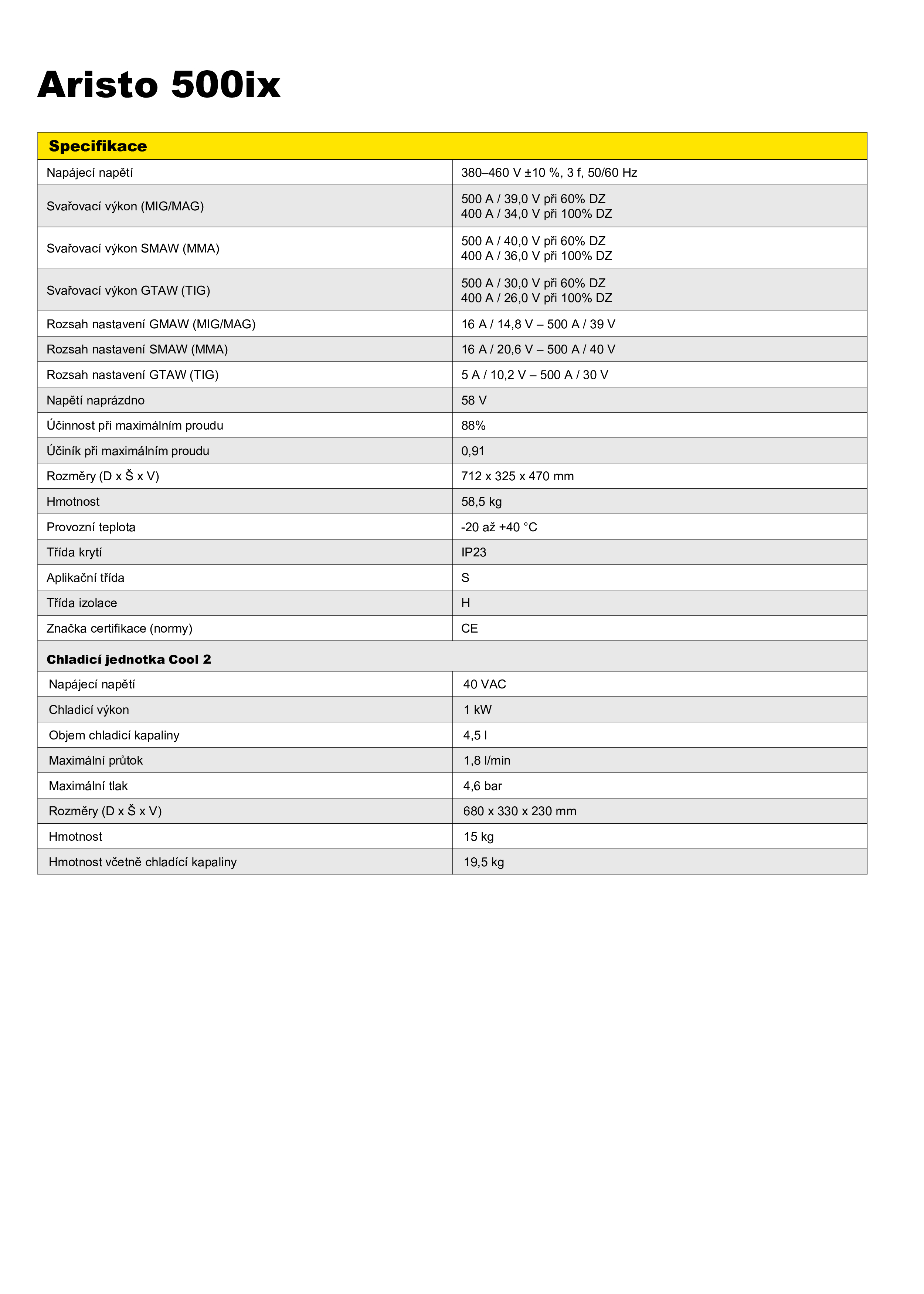

Esab Aristo 500ix specifikace
| Specifikace | |
| Síťové napětí | 380 - 460 B ±10%, 3f, 50/60 Hz |
| Svařovací proud | MIG/MAG 500 A / 39.0 B při PV q 60% 400 A / 34.0 B při PV q 100% |
| MMA svařování | 500 A/ 40.0 B při PV - 60% |
| 400 A/ 36,0 B při PV - 100% | |
| TIG svařování | 500 A/30.0 B při PV q 60% 400 A/26.0 B při PV q 100% |
| Řada MIG/MAG | 16 A / 14,8 B - 500 A / 39 B |
| Řada MMA | 16 A / 20,6 B - 500 A / 40 B |
| Řada TIG | 5 A/ 10,2 B - 500 A / 30 B |
| Volnoběh napětí | 58 B |
| Účinnost při maximálním elektrickém | 88% |
| Poměr výkonu při maximální kapacitě | 0.91 |
| Rozměry D x S x B | 712 x 325 x 470 mm |
| Hmotnost | 58,5 kg |
| Rozsah pracovních teplot | Od -20 do 40 stupňů Celsia |
| Třída ochrany | Ip23 |
| Třída aplikace | S |
| Třída izolace | H |
| Certifikáty (standardy) | CE, EAS |
Kabely: Můžete použít staré kabely z Aristo 4004 iP s konektorem 10p / 10p.
U8, MA25, U6 panely, ale software na krmných blocích by měl být
- U82: 3.02G nebo novější
- U6: 2.16P nebo novější
- MA25 Puls: 1.88H nebo novější
Zdroj ARISTO 500IX
- Dva kabely umožňují pečlivě ukládat kabely, díky čemuž je balíček čistý a dobře organizovaný. Speciální držák hořáku.
- Konstrukce vozíku umožňuje v případě potřeby rychle a snadno vyjmout zařízení z vozíku. Vysoké plastové nohy umožňují přesunout zdroj ve správné poloze.

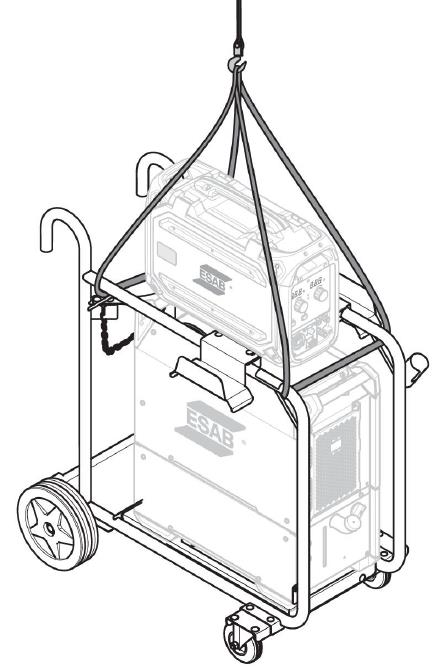

- 4 místa pro výtah pro bezpečný provoz
- Trubková konstrukce chrání zdroj, ať už stojí nebo se pohybuje
ARISTO 500IX a ROBUSTNÍ POSUV U6 / PULSE

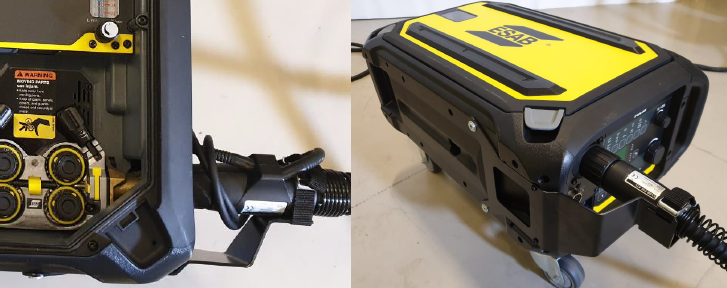

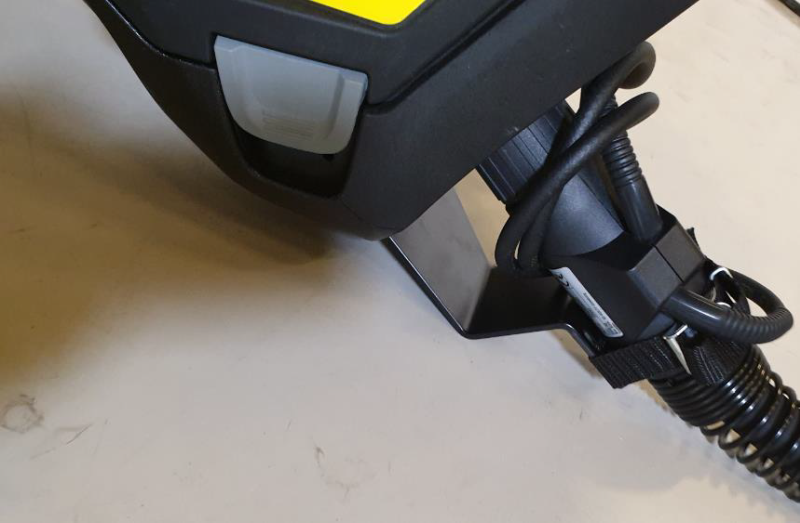

ESAB Aristo 500ix kompenzátor zatížení
- Kompenzátor zatížení pomáhá chránit
svářeče před selháním, pokud:
- Kompenzátor zatížení je potřebný pro hořák, ne pro blok posuvu
Konektor OKC
Konektor OKC 50 na zadní straně podavače umožňuje připojit sadu MMA (RF Pulse) nebo sadu stitch/MMA (RF U6)

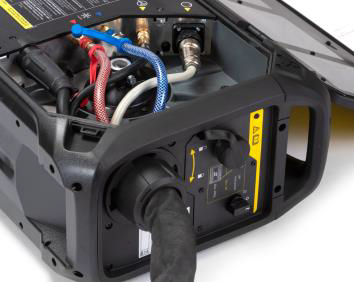

Vnitřní prostor robustního posuvného pulsu
Robust Feed Pulse - синергетические кривые

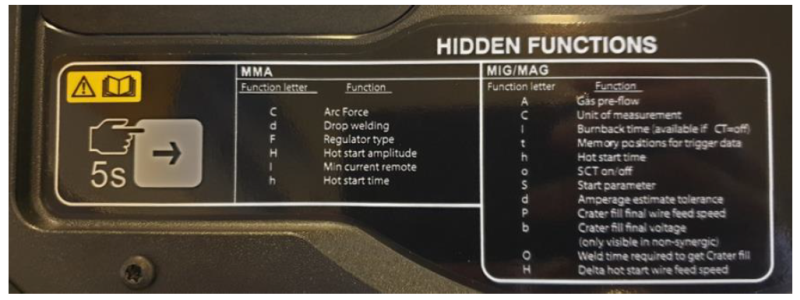

Robust Feed Pulse - скрытые функции
MA25 .

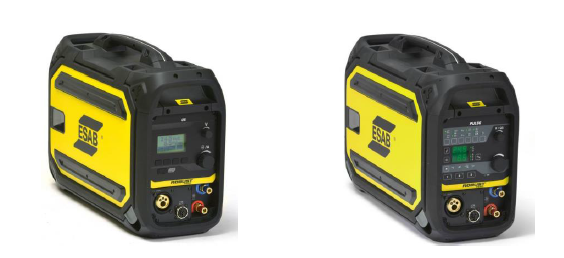

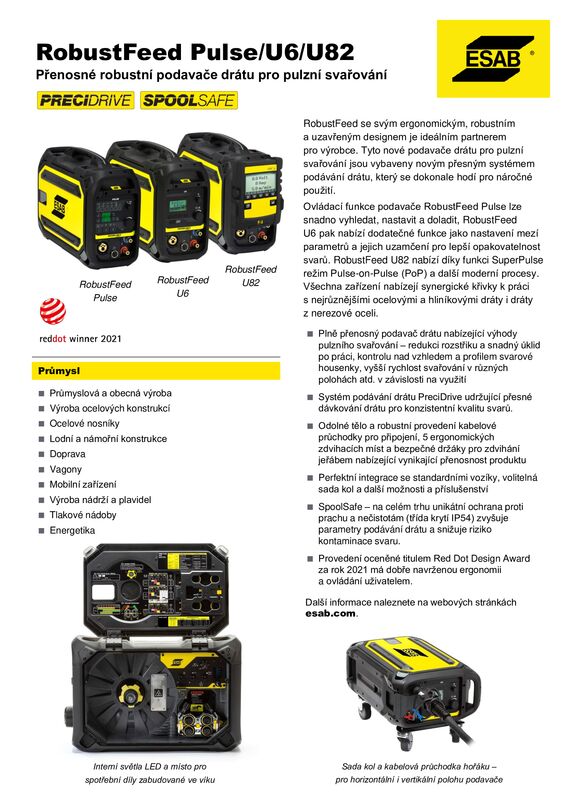

Robust Feed Pro PULSE/U6
Specifikace
| Třída použití | S |
| Provozní teplota | -20 to +40 degC |
| Normy | CE |
Specifikace výkonu
| Účinnost při max. proudu | 88 % |
| Třída krytí | IP23 |
| Nízké napětí naprázdno V stř. | 58 V |
| Účiník při max. proudu | 0.91 |
| Režim rozsahu nastavení MIG/MAG | 16 - 500 A |
| Režim rozsahu nastavení MIG/MAG | 14.8 - 39 V |
| Režim rozsahu nastavení MMA/DC | 16 - 500 A |
| Režim rozsahu nastavení MMA/DC | 20.6 - 40 V |
| Režim rozsahu nastavení TIG/DC | 10.2 - 30 A |
| Režim rozsahu nastavení TIG/DC | 5 - 500 V |
Input Voltage
| Frekvence | 50/60 Hz |
| Fáze | 3 |
| V | 380-460 ±10% V |
Welding Output
| Dovolené zatížení | Proudový výstup | Výstupní napětí | Proces svařování |
| 60 % | 500 A | 39.0 V | GMAW |
| 100 % | 400 A | 34.0 V | GMAW |
| 60 % | 500 A | 40.0 V | SMAW |
| 100 % | 400 A | 36.0 V | SMAW |
| 60 % | 500 A | 30.0 V | GTAW |
| 100 % | 400 A | 26.0 V | GTAW |
Rozměry
| Výška | 18.5 in. |
| Výška | 470 mm |
| Délka | 28 in. |
| Délka | 712 mm |
| Šířka | 13 in. |
| Šířka | 325 mm |
